LAudio 4000-UE радиосистема

LAudio 4000-UE - двухканальная беспроводная микрофонная система с петличным и головным микрофоном

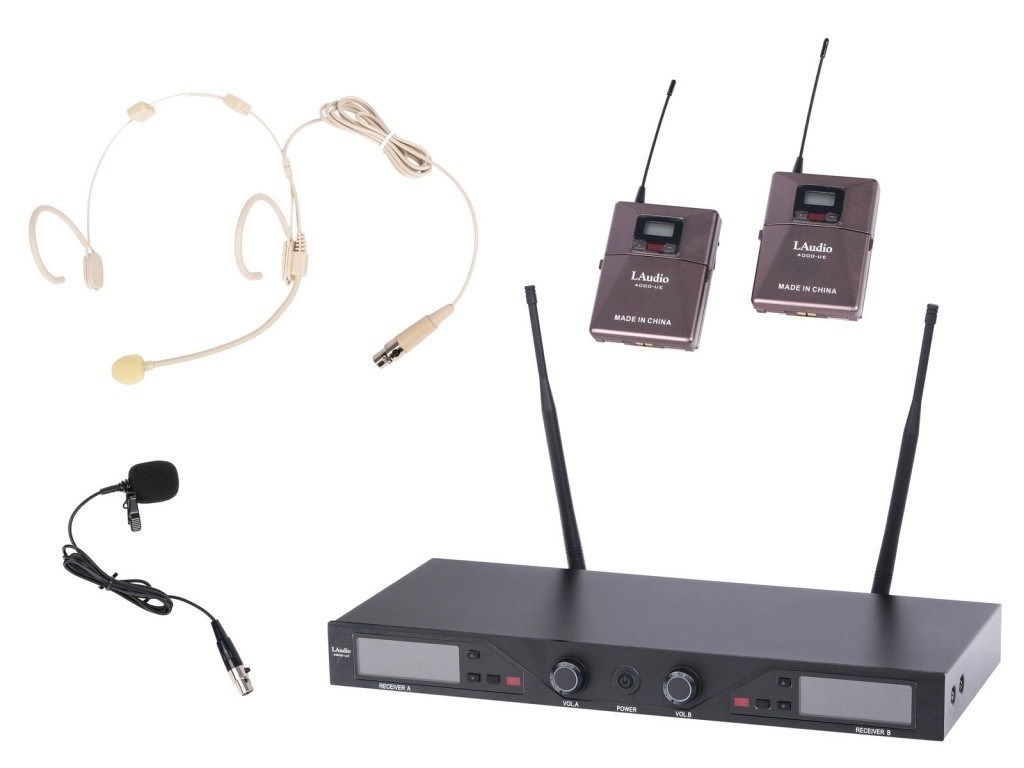

LAudio 4000-UE - беспроводная микрофонная система на 2 канала, работающая в УВЧ-диапазоне 478-638 МГц. Комплект включает один приемник и два поясных передатчика, а для работы с голосом предусмотрены петличный и головной микрофоны. Такая конфигурация позволяет использовать систему там, где нужно одновременно передавать речь или вокал от двух пользователей без проводного подключения к микшерному пульту или акустическому оборудованию.

Система рассчитана на корпоративные мероприятия, живые музыкальные выступления и учреждения высшего образования. Приемник выполнен в рэковом формате: его размеры составляют 420 x 44 x 148 мм, что позволяет устанавливать устройство в стандартную рэковую стойку. На корпусе предусмотрены индикаторы мощности радиочастотного и аудиосигнала, а ЖК-дисплей отображает частоту, уровень входного RF-сигнала, уровень AF, данные об отключении уровня радиочастот и информацию о беспроводном канале.

Работа радиоканала построена на PLL-модуляции. Полоса пропускания составляет 25 МГц, доступно 200 каналов с интервалом 25 кГц. Стабильность частоты указана как ±0,0005%, динамический диапазон составляет 100 дБ, максимальное отклонение - ±80 кГц. Частотная характеристика системы находится в пределах 20 Гц - 20 кГц с отклонением ±3 дБ, соотношение сигнал/шум превышает 85 дБ, искажения не превышают 0,5%.

Приемник, индикация и выходы

Приемник LAudio 4000-UE использует режим синтезированных колебаний PLL. Для радиотракта указаны две промежуточные частоты: первая 110 МГц, вторая 10,7 МГц. Антенное подключение выполнено в формате BNC с сопротивлением 50 Ом. Чувствительность приемника составляет 12 дБмкВ при 80 дБС/Н, диапазон чувствительности - 12-32 дБмкВ.

Для подключения к звуковой системе предусмотрены балансный и небалансный аудиовыходы. Максимальный аудиовыход приемника составляет +10 дБВ. Наличие двух типов выходов удобно при интеграции в разные схемы коммутации, где могут использоваться микшерные пульты, активные акустические системы или другое оборудование с различными входами.

На дисплее приемника отображаются рабочая частота, уровни RF и AF, состояние отключения уровня радиочастот и информация о выбранном беспроводном канале. Такая индикация помогает контролировать текущий режим работы системы во время настройки и эксплуатации. Для защиты параметров предусмотрена блокировка управления, которая снижает риск случайного или несанкционированного изменения настроек.

Источник питания приемника - 12 В постоянного тока, 500 мА. Рабочая температура системы указана в диапазоне от -10 до 60 °C. Эти параметры важны при выборе места установки, подключении питания и использовании комплекта в разных условиях эксплуатации.

Передатчики, микрофоны и радиопараметры

В комплект входят два поясных передатчика. Каждый передатчик работает с микрофоном, входящим в систему: один комплектуется петличным микрофоном, второй - головным микрофоном. Такой набор позволяет выбрать способ крепления микрофона под конкретный формат выступления, речи или вокальной работы, не меняя основную радиосистему.

Передатчик имеет ВЧ-выход с двумя уровнями: Hi - 30 мВт и LO - 10 мВт. Максимальная мощность передатчика не превышает 30 мВт. Побочное излучение указано как -60 дБ. Питание передатчика осуществляется от двух батарей AA, а встроенный ЖК-дисплей отображает состояние канала и батареи.

Система поддерживает режим автоматического выбора канала. Это упрощает подбор рабочей частоты в пределах доступного диапазона и набора каналов. Для радиосистемы с 200 каналами такой режим помогает быстрее подготовить комплект к работе, особенно при использовании нескольких беспроводных устройств в одной зоне.

LAudio 4000-UE объединяет двухканальный приемник, два поясных передатчика, петличный и головной микрофоны, диапазон 478-638 МГц, 200 каналов, PLL-модуляцию, автоматический выбор канала, балансный и небалансный выходы, рэковый корпус приемника, ЖК-индикацию и блокировку управления. Это беспроводная микрофонная система для речи, вокала, образовательных мероприятий, корпоративных площадок и живых выступлений, где требуется стабильная передача двух микрофонных сигналов в одном комплекте.
