LAudio 5000-UL радиосистема

LAudio 5000-UL - двухканальная беспроводная микрофонная система с двумя поясными передатчиками, двумя петличными микрофонами, автоматическим выбором канала и диапазоном UHF 530-580 МГц

Состав системы и рабочая конфигурация

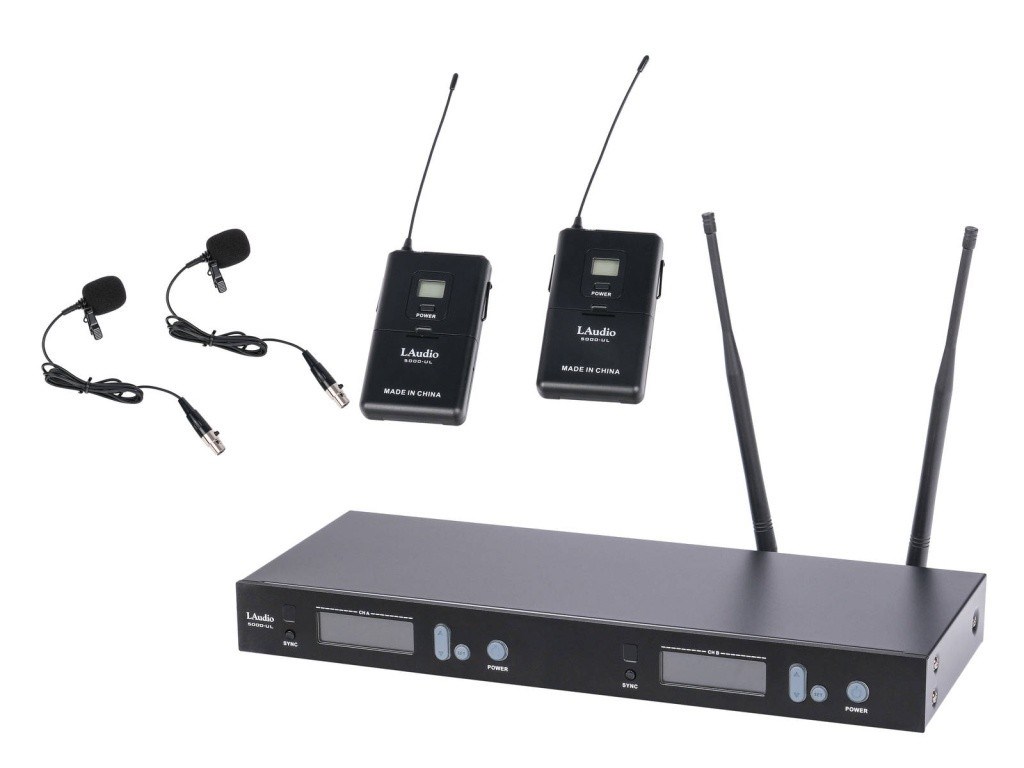

LAudio 5000-UL - это двухканальная беспроводная микрофонная система, рассчитанная на работу с двумя спикерами или исполнителями одновременно. В комплект входит один приемник и два поясных передатчика, каждый из которых оснащается петличным микрофоном. Такая конфигурация позволяет сразу развернуть систему для выступлений, презентаций, образовательных площадок и других задач, где важна свобода движения и одновременная работа двух участников.

Система работает в диапазоне UHF 530-580 МГц и использует PLL-модуляцию с адаптивной многоканальной технологией синтеза частоты и фазовой автоподстройкой частоты. Для выбора рабочей частоты предусмотрен автоматический режим, который упрощает настройку перед началом работы. В распоряжении пользователя 200 предустановленных каналов с шагом 25 кГц и общей полосой пропускания 25 МГц. Такая схема обеспечивает гибкость при выборе рабочей частоты и помогает организовать устойчивый прием сигнала в многоканальной среде.

Одной из ключевых особенностей системы является прием с истинным разнесением. Эта архитектура направлена на более стабильную работу радиоканала, позволяет эффективнее избегать прерывания частоты и способствует увеличению расстояния приема. В конструкции также заявлена высокая устойчивость к помехам. Система рассчитана на подавление шумовых и внутриканальных помех, возникающих под воздействием внешних факторов, что особенно важно в условиях насыщенного радиоэфира и на площадках с большим количеством оборудования.

Параметры сигнала, приемник и передатчики

LAudio 5000-UL имеет динамический диапазон 100 дБ, соотношение сигнал/шум более 105 дБ и частотную характеристику 40 Гц - 18 кГц с отклонением ±3 дБ. Максимальное отклонение составляет ±48 кГц, общий уровень искажений заявлен менее 0,3%, а коэффициент нелинейных искажений - менее 0,5% при отклонении 10 кГц. Стабильность системы указана на уровне ±0,0005%, что дополняет общую картину как беспроводной микрофонной системы с точной частотной организацией и стабильной работой канала.

Приемник работает в режиме синтезированных колебаний PLL. Значения промежуточной частоты составляют 110 МГц для первой интерчастоты и 10,7 МГц для второй. Для подключения антенн используются разъемы BNC с сопротивлением 50 Ом. Чувствительность приемника составляет 12 дБмкВ при 80 дБС/Н, а диапазон чувствительности находится в пределах 12-32 дБмкВ. Максимальный аудиовыход достигает +10 дБВ, паразитное излучение указано на уровне ≤75 дБ. На ЖК-дисплее приемника отображаются частота, уровень входного сигнала RF, уровень AF, отключение уровня радиочастот и информация о беспроводном канале.

Поясные передатчики работают с ВЧ-выходом Hi 30 мВт и LO 10 мВт, при этом максимальная мощность передатчика не превышает 30 мВт. Побочное излучение -60 дБ. Передатчики питаются от двух батареек AA. Их ЖК-дисплей отображает состояние канала и уровень заряда батареи, что упрощает контроль во время эксплуатации и позволяет заранее отслеживать рабочее состояние каждого передатчика.

Управление, питание и эксплуатация

Для защиты настроек предусмотрена функция блокировки управления. Она ограничивает случайные или несанкционированные изменения параметров, что особенно полезно в ситуациях, когда система уже настроена и должна работать без вмешательства во время мероприятия. Такая функция дополняет общую концепцию устройства как системы с простой эксплуатацией и понятной подготовкой к работе.

Питание приемника осуществляется от источника 12 В постоянного тока при токе 500 мА. Аудиовыходы представлены в балансном и небалансном вариантах, благодаря чему систему можно подключать к разным типам звукового оборудования в зависимости от конфигурации площадки. Рабочая температура заявлена в диапазоне от -10 до 60 °C, что позволяет использовать систему в различных условиях эксплуатации.

LAudio 5000-UL сочетает двухканальную архитектуру, автоматический выбор частоты, прием с истинным разнесением, два поясных передатчика с петличными микрофонами, широкий частотный диапазон UHF и информативные дисплеи на приемнике и передатчиках. За счет такой конфигурации система подходит для задач, где требуется стабильная беспроводная передача речи и свобода движения двух пользователей одновременно.
