LAudio 5000-UV радиосистема

LAudio 5000-UV - 2-канальная беспроводная микрофонная система UHF 530-580 МГц

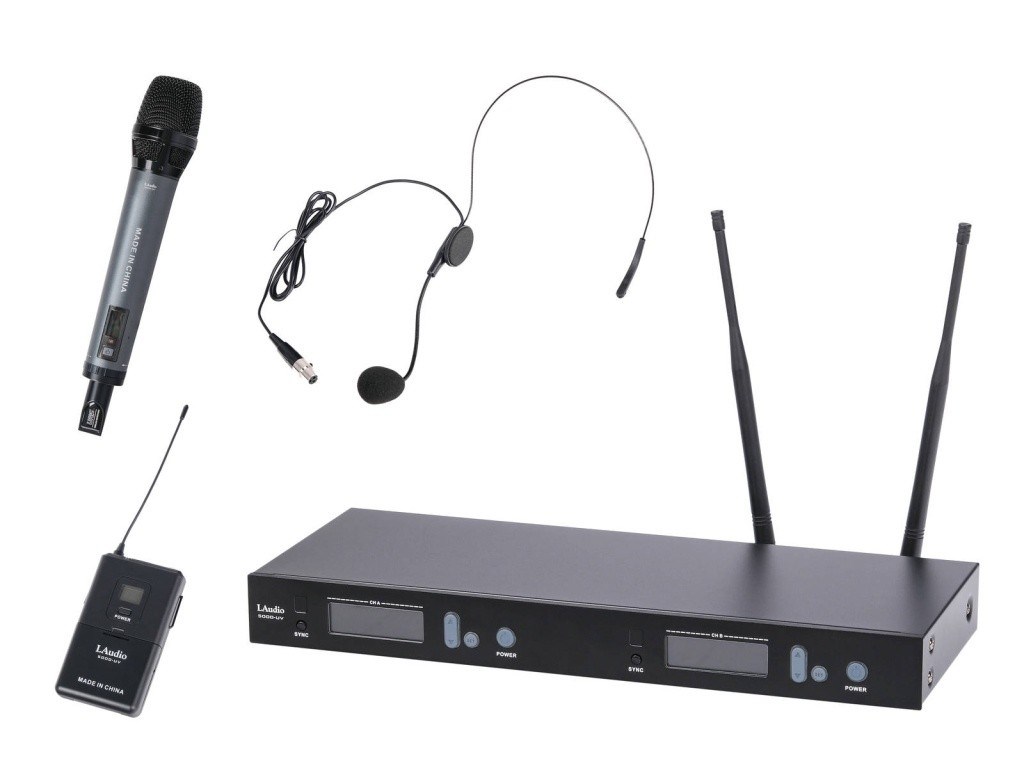

LAudio 5000-UV - 2-канальная беспроводная микрофонная система, работающая в UHF-диапазоне 530-580 МГц. Комплект включает приемник, ручной передатчик и поясной передатчик с головным микрофоном, поэтому система подходит для задач, где нужны два разных формата беспроводной передачи голоса или вокала. Она рассчитана на корпоративные мероприятия, живые музыкальные выступления и использование в учреждениях высшего образования.

Система использует режим модуляции PLL и адаптивную технологию многоканального синтеза частоты с фазовой автоподстройкой. Такой принцип работы связан со стабильной настройкой радиоканала и поддержанием устойчивой передачи в пределах доступного частотного диапазона. Для выбора частоты предусмотрено 200 предустановленных каналов с интервалом 25 кГц, а режим автоматического выбора канала помогает быстрее подготовить комплект к работе.

LAudio 5000-UV поддерживает прием с истинным разнесением. В сочетании с большим числом каналов это помогает избегать прерываний частоты и увеличивает расстояние приема в рамках условий эксплуатации. Система рассчитана на подавление шумовых помех и внутриканальных помех, которые могут возникать из-за внешних факторов. Для защиты настроек предусмотрена блокировка управления, предотвращающая случайные или несанкционированные изменения.

Радиоканал, управление и индикация

Рабочий диапазон системы находится в пределах 530-580 МГц, полоса пропускания составляет 25 МГц. Частотная стабильность указана как +/-0,0005%, максимальное отклонение - +/-48 кГц. Динамический диапазон достигает 100 дБ, отношение сигнал/шум превышает 105 дБ, а частотная характеристика составляет 40 Гц - 18 кГц с отклонением +/-3 дБ.

Система рассчитана на 200 каналов, что дает возможность подбирать рабочий вариант в доступном UHF-диапазоне. Автоматический выбор канала упрощает настройку перед началом мероприятия, выступления или занятия. При необходимости управление можно заблокировать, чтобы выбранные параметры не были изменены случайно во время работы.

ЖК-дисплей приемника отображает частоту, уровень входного радиосигнала RF, уровень AF, отключение уровня радиочастот и информацию о беспроводном канале. Такая индикация помогает контролировать состояние системы во время настройки и эксплуатации. На передатчике ЖК-дисплей показывает состояние канала и батареи.

Для аудиоподключения предусмотрены балансный и небалансный выходы. Это позволяет подключать систему к разным типам звукового оборудования в пределах доступной коммутации. Питание приемной части осуществляется от источника постоянного тока 12 В, 500 мА. Рабочий температурный диапазон указан от -10 до 60 °C.

Приемник, передатчики и комплект

Приемник работает в режиме синтезированных колебаний PLL. Интерчастота указана как первая 110 МГц и вторая 10,7 МГц. Для антенн используется тип BNC / 50 Ом. Чувствительность приемника составляет 12 дБмкВ при 80 дБ C/Н, диапазон чувствительности - 12-32 дБмкВ. Паразитное излучение указано на уровне 75 дБ, максимальный аудиовыход - +10 дБВ.

Передатчики работают с ВЧ-выходом Hi 30 мВт и LO 10 мВт. Мощность передатчика не превышает 30 мВт, побочное излучение составляет -60 дБ. Питание передатчика осуществляется от двух батарей AA. Наличие ручного передатчика и поясного передатчика с головным микрофоном позволяет использовать комплект в разных форматах: с микрофоном в руке или с закрепленным головным микрофоном.

Общие параметры системы включают искажение менее 0,3% и коэффициент нелинейных искажений менее 0,5% при отклонении 10 кГц. Эти показатели дополняют частотную характеристику 40 Гц - 18 кГц и соотношение сигнал/шум более 105 дБ. Система ориентирована на стабильную и надежную работу, простую эксплуатацию и передачу звука в беспроводном формате.

LAudio 5000-UV объединяет двухканальный приемник, ручной передатчик, поясной передатчик с головным микрофоном, UHF-диапазон 530-580 МГц, 200 каналов, автоматический выбор канала, PLL-синтез частоты, true diversity прием, блокировку управления, ЖК-индикацию, балансный и небалансный аудиовыходы. Это беспроводная микрофонная система для мероприятий, выступлений и образовательных пространств, где требуется комплект с двумя каналами и разными типами передатчиков.
