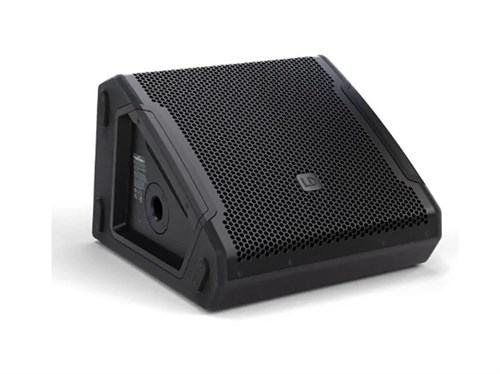

LD Systems Mon 12 A G3 сценический монитор
-
Производитель:
-
Артикул:10358
LD Systems MON 12 A G3 - активный коаксиальный сценический монитор 12"/1" мощностью 300 Вт RMS
LD Systems MON 12 A G3 - активный сценический монитор серии MON G3 с коаксиальным громкоговорителем и встроенным усилителем класса D. Система развивает 300 Вт RMS и 1200 Вт пиковой мощности. Максимальный средний уровень звукового давления достигает 120 дБ, максимальный пиковый SPL - 127 дБ. Конструкция рассчитана прежде всего на сценический мониторинг, а угол корпуса при таком размещении составляет 33°.
В акустической секции используется коаксиальный 12-дюймовый громкоговоритель с 1-дюймовым высокочастотным излучателем. Встроенный CD-рупор формирует диаграмму направленности 50° x 90°. Коаксиальная компоновка объединяет НЧ/СЧ и ВЧ-секции в одной акустической системе и рассчитана на формирование звука по принципу точечного источника, в том числе при прослушивании с небольшого расстояния.
Частотная характеристика при уровне -3 дБ составляет 68 Гц - 18 кГц, при -10 дБ расширяется до 55 Гц - 20 кГц. Частота раздела между полосами находится на отметке 1400 Гц. Для настройки звучания непосредственно в мониторе предусмотрены трехполосный эквалайзер High, Mid и Low, четыре Application Presets, линия задержки и Notch Filter.
Коаксиальная акустика, обработка и управление
Основной 12-дюймовый излучатель имеет диаметр 304,8 мм и звуковую катушку 2,5", или 65 мм. В конструкции используется ферритовый магнит. Высокочастотная секция построена на 1-дюймовом твитере диаметром 25,4 мм с ферритовым магнитом и звуковой катушкой 1,75", что соответствует 44,45 мм. Для ВЧ-диапазона применяется CD Horn.
Корпус выполнен по схеме Bass Reflex. В конструкции используются 15-миллиметровая березовая фанера и 15-миллиметровая MDF. Геометрия корпуса предусматривает мониторный угол 33°, а диаграмма направленности составляет 50° x 90°.
Настройка встроенных функций выполняется при помощи вращающегося нажимного энкодера. Рабочая информация отображается на LC-дисплее. Для коррекции доступны трехполосный EQ с отдельными диапазонами High, Mid и Low, четыре прикладных пресета, задержка и режекторный фильтр.
Встроенная усилительная секция работает в классе D. Защитная система включает многополосный лимитер, защиту от перенапряжения, превышения тока и перегрева. Допустимая рабочая температура составляет от 0 до 40 °C, относительная влажность - менее 80% без конденсации.
Подключение сигнала, питание и многомониторные системы
MON 12 A G3 оснащен двумя линейными входами на комбинированных разъемах XLR/6,3 мм. Для передачи сигнала на следующие устройства предусмотрены два сквозных линейных выхода XLR. Такая коммутация позволяет передавать входной сигнал дальше при построении системы из нескольких мониторов.
Проходное подключение предусмотрено и для питания. Сетевые разъемы совместимы с PowerCON, поэтому питание можно передавать между устройствами вместе с аудиосигналом. Источник питания выполнен по импульсной схеме SMPS и рассчитан на напряжение 100-240 В переменного тока с частотой 50-60 Гц. Потребляемая мощность составляет 150 Вт.
Управление питанием выполняется отдельным переключателем включения и выключения. В электрической части используется предохранитель T4AL 250 V. Сочетание двух входов, двух сквозных XLR-выходов и проходного сетевого соединения рассчитано на последовательное подключение нескольких устройств без необходимости отдельно подводить сигнал к каждому монитору.
LD Systems MON 12 A G3 объединяет коаксиальный 12"/1" излучатель, диаграмму 50° x 90°, усилитель класса D, встроенные средства обработки и коммутацию для последовательного подключения. Монитор работает в диапазоне от 55 Гц до 20 кГц по уровню -10 дБ и развивает пиковый уровень звукового давления до 127 дБ.
-
XLRесть
-
Вес, кг17.4
-
Вход Jack (6.3)есть
-
ВЧ-рупорCD Horn
-
Высота, мм315
-
Глубина, мм453
-
Защитамногополосный лимитер, перенапряжение, превышение тока, перегрев
-
Звуковая катушка твитера1,75", 44,45 мм
-
Источник питанияSMPS
-
Класс встроенного усилителяD
-
Магнит твитераферритовый
-
Материал корпуса15 мм березовая фанера, 15 мм MDF
-
ПредохранительT4AL 250 V
-
Рабочая температура0-40 °C
-
Рабочее напряжение100-240 В переменного тока, 50-60 Гц
-
Размер СЧ/НЧ динамика, в дюймах12
-
Размер твитера1", 25,4 мм
-
Тип корпусаBass Reflex
-
Цвет пылезащитной сеткичерный
-
Ширина, мм425
