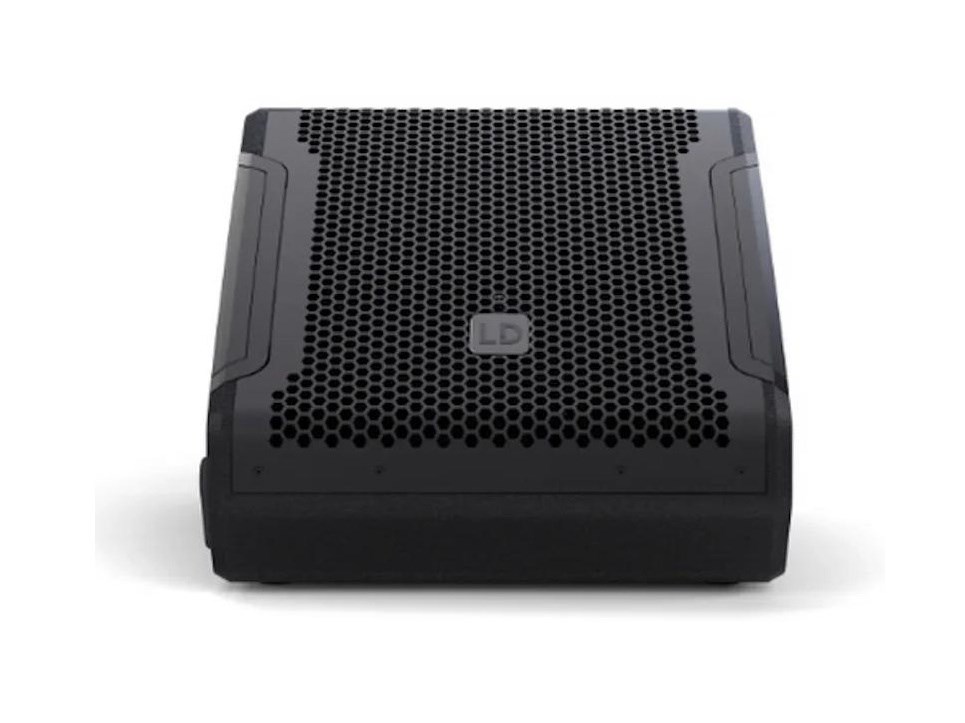

LD Systems Mon 8 A G3 сценический монитор

LD Systems MON 8 A G3 - активный коаксиальный сценический монитор 8"/1" мощностью 300 Вт RMS

LD Systems MON 8 A G3 - активный сценический монитор серии MON G3 с коаксиальной акустической системой и встроенным усилителем класса D. Это самая компактная модель семейства, рассчитанная на сценический мониторинг, работу в DJ-системах, установку на стойке в качестве FOH-акустики, использование как сателлита в конфигурации 2.1 или как акустической системы с задержкой. Номинальная мощность составляет 300 Вт RMS, пиковая - 1200 Вт.

Коаксиальная конструкция объединяет 8-дюймовый НЧ/СЧ-излучатель и 1-дюймовую высокочастотную секцию с CD Horn. Диаграмма направленности составляет 50° x 90°, а угол корпуса при использовании в качестве монитора - 33°. Максимальный средний уровень звукового давления достигает 116 дБ, максимальный пиковый SPL - 121 дБ.

Частотная характеристика по уровню -3 дБ составляет 68 Гц - 18 кГц, по уровню -10 дБ - 59 Гц - 20 кГц. Частота раздела полос установлена на 2500 Гц. Для настройки системы предусмотрены трехполосный эквалайзер High, Mid и Low, четыре Application Presets, линия задержки и Notch Filter.

Коаксиальная акустика и встроенная обработка

Основной коаксиальный громкоговоритель имеет диаметр 8", или 203,2 мм. Его звуковая катушка имеет размер 2,5", что соответствует 65 мм, а в магнитной системе используется феррит. Высокочастотный излучатель диаметром 1", или 25,4 мм, также оснащен ферритовым магнитом. Размер его звуковой катушки составляет 1,75", или 44,45 мм.

Акустический корпус выполнен по схеме Bass Reflex. В конструкции используются 15-миллиметровая березовая фанера и 15-миллиметровая MDF. Коаксиальное расположение излучателей сочетается с CD-рупором и фиксированной дисперсией 50° x 90°.

Встроенные средства обработки позволяют корректировать три частотных диапазона, выбирать один из четырех прикладных пресетов, использовать задержку и режекторный фильтр. Управление выполняется вращающимся нажимным энкодером, рабочая информация отображается на LC-дисплее.

Усилительный модуль работает в классе D. В защитную систему входят многополосный лимитер, защита от перенапряжения, превышения тока и перегрева. Допустимый температурный диапазон эксплуатации составляет от 0 до 40 °C, относительная влажность - менее 80% без образования конденсата.

Подключение сигнала, питание и последовательная коммутация

MON 8 A G3 оснащен двумя линейными входами на комбинированных разъемах XLR/6,3 мм. Для передачи сигнала на следующие устройства предусмотрены два сквозных линейных выхода XLR. Такая коммутация позволяет соединять несколько акустических систем последовательно.

Проходное соединение предусмотрено и в сетевой части. Разъемы питания совместимы с PowerCON, поэтому питание можно передавать между устройствами вместе с аудиосигналом. Такая схема предназначена для многомониторных конфигураций и распределенных звуковых систем.

Источник питания выполнен по импульсной схеме SMPS и рассчитан на напряжение 100-240 В переменного тока при частоте 50-60 Гц. Потребляемая мощность составляет 150 Вт. Для включения и выключения используется отдельный переключатель, в электрической части предусмотрен предохранитель T4AL 250 V.

LD Systems MON 8 A G3 объединяет компактный 8"/1" коаксиальный громкоговоритель, усилитель класса D, встроенную обработку и проходную коммутацию сигнала и питания. Модель работает в диапазоне до 59 Гц по уровню -10 дБ и поддерживает несколько вариантов применения, включая сценический мониторинг, DJ-системы, FOH, сателлитные конфигурации 2.1 и работу с задержкой.
