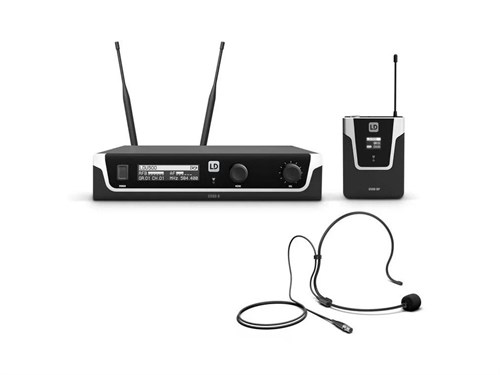

LD Systems U505 BPH радиосистема
-
Производитель:
-
Артикул:10367
LD Systems U505 BPH - профессиональная вокальная радиосистема UHF с головной гарнитурой и True Diversity
LD Systems U505 BPH - беспроводная вокальная система серии U500 с поясным передатчиком, головной гарнитурой и приемником True Diversity. Комплект рассчитан на передачу речи и вокала и поддерживает 96 каналов, объединенных в 8 групп по 12 каналов. Для настройки радиосвязи предусмотрены автоматическое сканирование свободной частоты и синхронизация передатчика с приемником по ИК-каналу.
Передатчик позволяет выбирать мощность 2, 10 или 30 мВт в зависимости от используемого радиодиапазона. При мощности до 30 мВт система рассчитана на работу на открытом пространстве на дистанции более 100 м. Для стабильного приема используется пилот-тон, а в приемнике предусмотрено регулируемое шумоподавление. Если принимаемый сигнал не содержит необходимого пилот-тона, приемник отключается.
Информация о работе системы выводится на многофункциональные OLED-дисплеи. Отображаются группа, канал, радиочастота, уровень сигнала и состояние батареи. Предусмотрена возможность задавать индивидуальные имена пользователей. Поясной передатчик работает от двух батарей AA до 10 часов, при этом фактическое время зависит от используемых элементов питания.
Поясной передатчик и головная гарнитура
Передатчик LDU505BP использует FM-модуляцию и имеет входной 3-контактный mini-XLR с поддержкой Low-Z и High-Z. Его частотный диапазон составляет 30 Гц - 16 кГц, коэффициент нелинейных искажений - менее 0,1% при 1 кГц, отношение сигнал/шум превышает 90 дБ. Управление выполняется кнопкой питания, кнопкой меню и кнопкой выбора.
Корпус передатчика имеет размеры 65 x 86 x 23 мм и массу 0,09 кг. Рабочая температура составляет от 5 до 40 °C, допустимая относительная влажность - 20-80% без конденсации. Для питания используются две батареи AA, которые входят в комплект.
Головная гарнитура LDWS100MH1 оснащена электретным конденсаторным капсюлем с кардиоидной диаграммой направленности. Она подключается через 3-контактный mini-XLR и работает в частотном диапазоне 20 Гц - 20 кГц. В комплект гарнитуры входит ветрозащита.
Приемник, выходы и комплект поставки
Приемник LDU505R работает по схеме разнесенного приема и использует FM-модуляцию. Он поддерживает те же 96 каналов в 8 группах по 12 каналов. Для антенн предусмотрены два разъема BNC. Частотный диапазон составляет 30 Гц - 16 кГц, коэффициент нелинейных искажений - менее 0,1%, отношение сигнал/шум - более 100 дБ.
На выходной секции предусмотрен балансный XLR с уровнем +10 dBu и небалансный выход с переключаемым уровнем +6 dBV или 0 dBV для режимов линия/инструмент. Для наушников установлен разъем 6,3 мм TRS. На панели расположены выключатель питания, поворотно-нажимной контроллер меню, регулятор громкости и переключатель линия/инструмент.
Приемник питается от источника 12 В постоянного тока при потреблении 500 мА. Его размеры составляют 212 x 44 x 159 мм, масса - 0,95 кг. Допустимый температурный диапазон находится в пределах 5-40 °C, влажность - 20-80% без образования конденсата.
Комплект U505 BPH включает приемник, поясной передатчик, головную гарнитуру с электретным конденсаторным кардиоидным капсюлем, блок питания, две BNC-антенны, аудиокабель, две батареи AA, кейс и инструкцию пользователя.
-
Вес, кг2.46
-
Время автономной работы, ч10
-
Высота, мм44
-
Глубина, мм159
-
Дисплей передатчикамногофункциональный OLED
-
КНИ передатчика<0,1% при 1 кГц
-
Максимальная частота, Гц16000
-
Максимальная частота, МГц608
-
Минимальная частота, Гц30
-
Минимальная частота, МГц584
-
Мощность передатчика2/10/30 мВт, переключаемая, зависит от радиодиапазона
-
Отношение сигнал/шум передатчика>90 дБ
-
Питание передатчика2 батареи AA
-
Радиус действия, м100
-
Типс оголовьем
-
Управление передатчикомпитание, меню, выбор
-
Ширина, мм212
