Lucky Tone DA-2150 V2 трансляционный усилитель

Lucky Tone DA-2150 V2 - двухканальный трансляционный усилитель класса D 2 x 150 Вт для линий 70 и 100 В

Lucky Tone DA-2150 V2 - двухканальный трансляционный усилитель мощности класса D, рассчитанный на работу с линиями 70 и 100 В. На каждый канал приходится 150 Вт мощности независимо от выбранного напряжения трансляционной линии. Усилитель выполнен в компактном рэковом корпусе высотой 1U и относится к линейке моделей с унифицированной компоновкой органов управления.

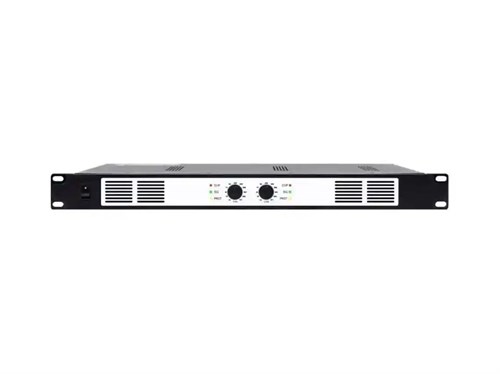

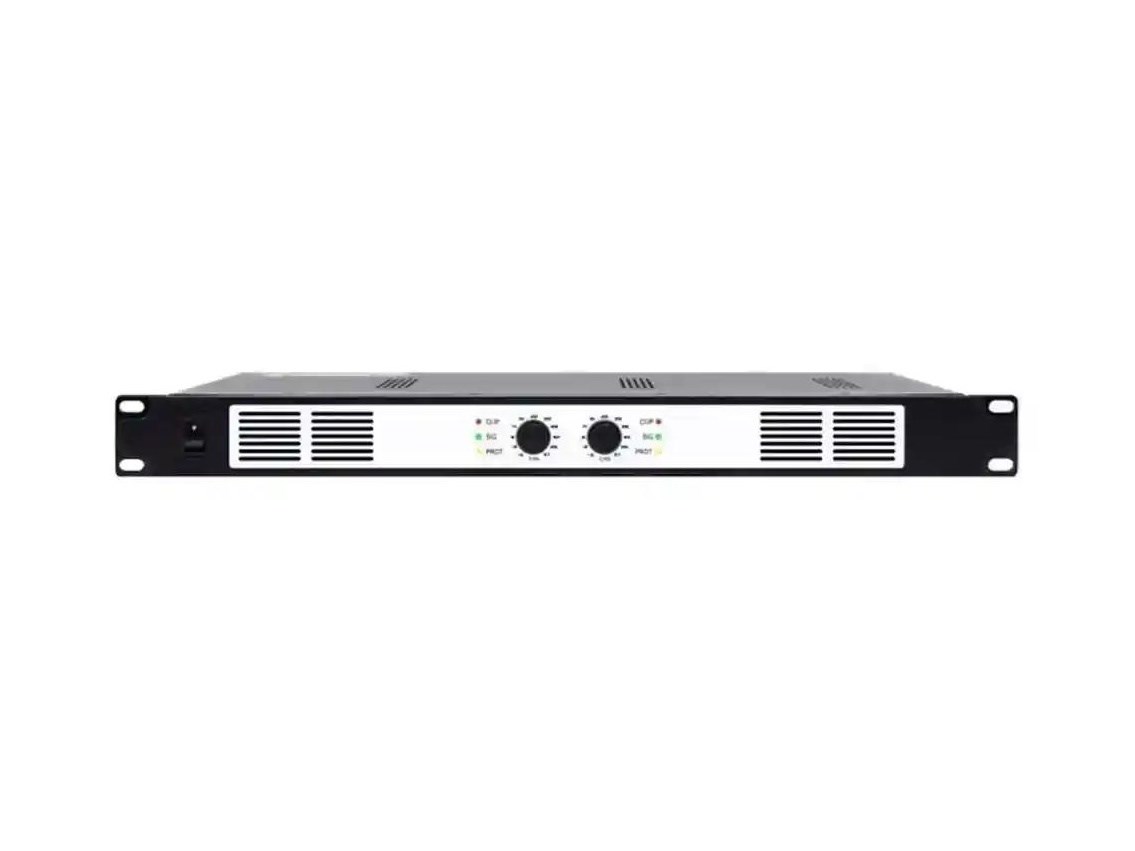

Управление основными функциями вынесено на переднюю панель. Здесь расположен выключатель питания, а для каждого из двух каналов предусмотрен собственный регулятор уровня. Состояние каналов отображается отдельными индикаторами PROT, SIG и CLIP, которые показывают работу защиты, наличие сигнала и перегрузку.

Регуляторы уровня дополнены двухцветной индикацией. Зеленый цвет используется для состояния Power, красный - при включении режима приоритетного входа Prior. На передней панели находятся вентиляционные решетки, через которые осуществляется забор воздуха для охлаждения усилителя.

Подключение акустических линий и выбор рабочего напряжения

На задней панели размещены две группы разъемов для подключения акустических систем. В пределах каждого канала группы разъемов соединены параллельно. Рабочий режим трансляционной линии выбирается DIP-переключателями, позволяющими установить напряжение 70 или 100 В.

Здесь же расположен разъем сетевого питания с предохранителем. Такое расположение отделяет силовые и акустические подключения от органов повседневного управления, которые находятся на передней панели.

Двухканальная структура DA-2150 V2 предусматривает по 150 Вт мощности для каждого канала. Оба канала работают с трансляционными линиями 70 или 100 В, а необходимое напряжение задается аппаратно при помощи DIP-переключателей.

Управляющие контакты и приоритетный режим

На задней панели предусмотрены контакты для внешних управляющих сигналов. Контакт Fail используется как выход состояния отказа: при выключении канала усиления или срабатывании системы защиты он выдает высокий логический уровень +5 В.

Вход DIS принимает высокий логический уровень +5 В и предназначен для выключения каналов усиления. Контакт PRI управляет включением приоритета одного из каналов, а TEST используется для проверки функции приоритета. Для управляющих соединений предусмотрен общий контакт GND.

Таким образом, аппаратная часть усилителя включает регулировку уровня каждого канала, визуальный контроль сигнала, перегрузки и защиты, переключение между линиями 70 и 100 В, приоритетное управление и внешние логические контакты. Все это размещено в рэковом корпусе формата 1U.
