Lucky Tone DA-4300 V2 трансляционный усилитель

Lucky Tone DA-4300 V2 - четырехканальный трансляционный усилитель класса D 4 x 300 Вт для линий 70 и 100 В

Lucky Tone DA-4300 V2 - четырехканальный трансляционный усилитель мощности класса D для работы с акустическими линиями 70 и 100 В. Каждый из четырех каналов обеспечивает мощность 300 Вт, поэтому суммарная конфигурация составляет 4 x 300 Вт как в режиме 70 В, так и при работе со 100-вольтовой линией. Усилитель выполнен в компактном рэковом корпусе высотой 1U.

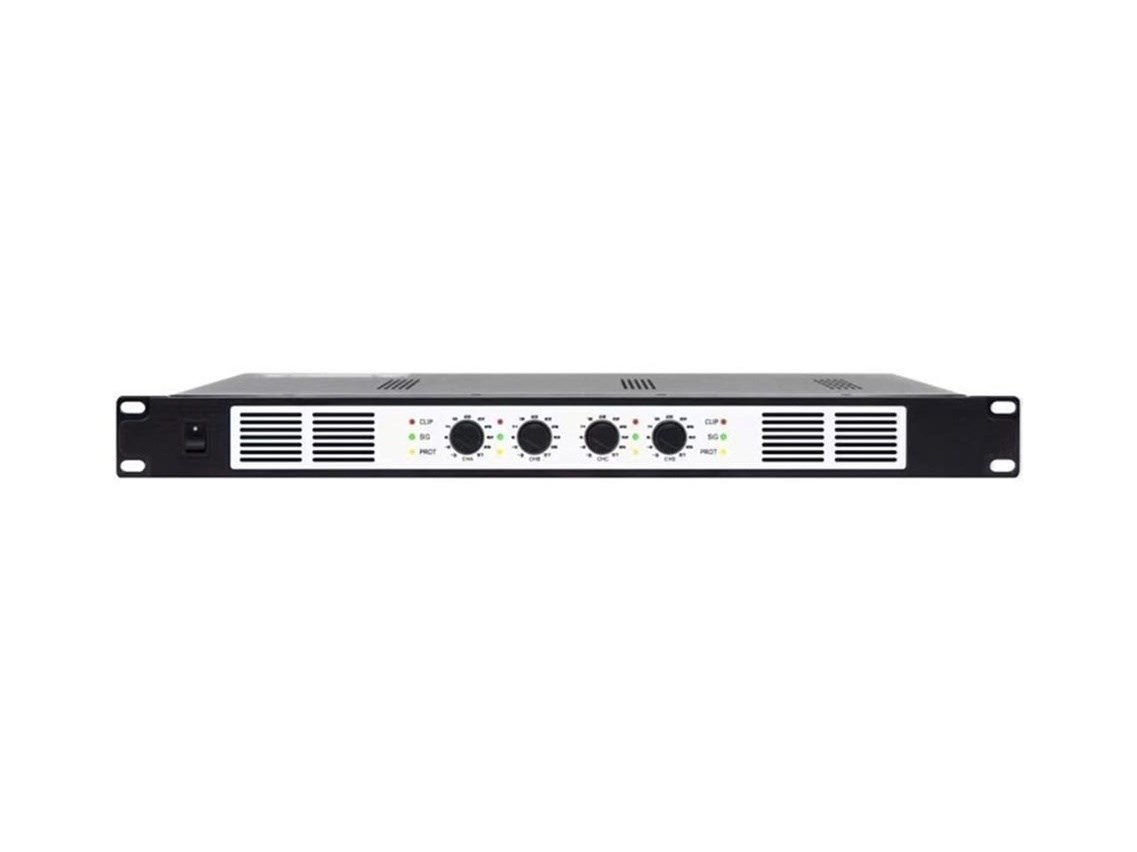

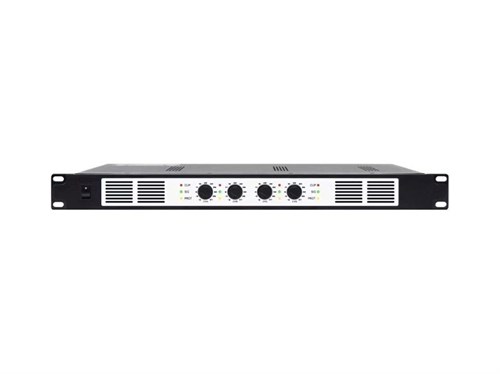

Все четыре канала имеют собственные регуляторы уровня и отдельную индикацию рабочего состояния. На передней панели для каждого канала предусмотрены индикаторы PROT, SIG и CLIP. PROT отображает работу защиты, SIG показывает наличие входного сигнала, а CLIP сообщает о перегрузке. Такая организация позволяет контролировать каждый усилительный канал независимо.

Регуляторы уровня оснащены двухцветной индикацией. Зеленый цвет соответствует состоянию Power, красный используется при включенном режиме Prior. Общий выключатель питания расположен на передней панели. Здесь же находятся вентиляционные решетки, через которые осуществляется забор воздуха для охлаждения внутренних компонентов.

Четыре канала и подключение линий 70/100 В

DA-4300 V2 рассчитан на четырехканальную трансляционную систему. Выходная мощность каждого канала составляет 300 Вт при работе с линией 70 В и 300 Вт при работе с линией 100 В. Переключение между двумя режимами выполняется DIP-переключателями, установленными на задней панели.

Для подключения акустических систем предусмотрены две группы разъемов. В пределах каждого канала соответствующие группы соединены параллельно. Коммутация акустических линий сосредоточена на задней панели вместе с элементами выбора рабочего напряжения.

Там же расположен сетевой разъем питания с предохранителем. Такая компоновка разделяет органы оперативного контроля и основные подключения: передняя панель используется для включения, регулировки уровня и наблюдения за состоянием каналов, задняя - для акустической коммутации, выбора 70/100 В, питания и внешних управляющих соединений.

Корпус формата 1U соответствует общей конструкции серии компактных усилителей Lucky Tone класса D. DA-4300 V2 относится к четырехканальным моделям и сохраняет единый принцип управления, при котором каждый канал получает собственную регулировку уровня и отдельные индикаторы состояния.

Приоритетный режим и внешние управляющие контакты

Для взаимодействия с внешними системами предусмотрены контакты Fail, DIS, PRI, TEST и GND. Они отвечают за передачу состояния неисправности, дистанционное отключение усилительных каналов, работу с функцией приоритета и ее проверку.

Fail используется как выход состояния отказа. Если канал усиления выключен либо срабатывает система защиты усилителя, на этом контакте появляется высокий логический уровень +5 В. Таким образом передается информация о соответствующем состоянии усилительной части.

Вход DIS принимает высокий логический уровень +5 В и используется для выключения каналов усиления. PRI отвечает за включение приоритета одного из каналов. При активации приоритетного режима соответствующая индикация Prior на передней панели меняется на красный цвет.

Контакт TEST предназначен для тестирования функции приоритета. GND служит общим контактом для управляющей группы. Эти аппаратные соединения дополняют основные функции четырехканального усилителя и работают независимо от акустических выходов.

Lucky Tone DA-4300 V2 объединяет четыре усилительных канала по 300 Вт, поддержку линий 70 и 100 В, индивидуальную регулировку уровня, канальную индикацию PROT, SIG и CLIP, режим приоритета и внешние логические контакты. Все элементы размещены в корпусе 1U с раздельной организацией управления на передней панели и коммутации на задней.
