Lucky Tone DSP-1616ND+ аудиопроцессор DSP

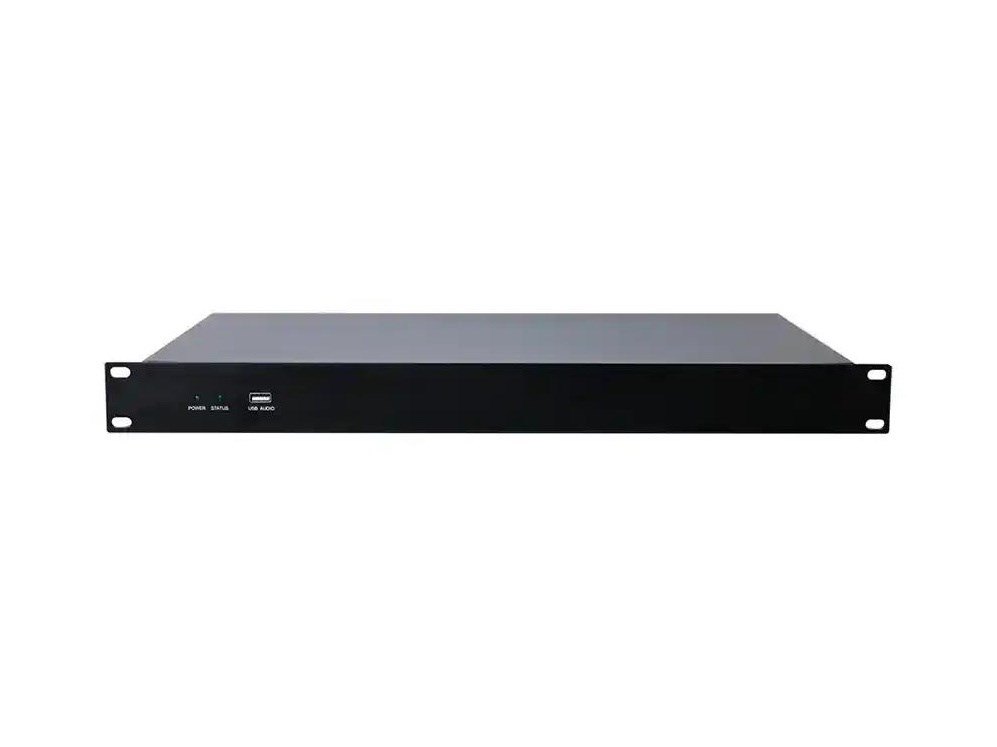

DSP-1616ND+: аудиопроцессор 16 x 16 с Dante Ultimo и матричным микшированием

DSP-1616ND+ - аудиопроцессор с 16 входными и 16 выходными каналами, построенный на микросхеме ADI DSP SHARC 21489. Рабочая частота устройства достигает 450 МГц, а входные и выходные модули DSP можно настраивать под условия конкретного объекта.

Процессор рассчитан на системы, где требуется обработка, маршрутизация и передача аудиосигнала. В перечне областей применения указаны конференц-залы, многофункциональные залы, конференц-центры, аудитории и административные центры. Такая направленность связана с набором речевых, микшерных и сетевых функций внутри одного устройства.

Модель поддерживает независимые модули AFC, AEC, ANS, ANC, AGC, разделение усиления, автоматическое микширование по порогу и другие виды обработки. Каждый канал имеет адаптивное подавление обратной связи, которое автоматически определяет точку обратной связи и подавляет ее.

Для маршрутизации доступно полнофункциональное матричное микширование с регулировкой уровня входного микширования. Устройство поддерживает 16 пресетов, причем каждая предустановка работает независимо. Это позволяет хранить разные конфигурации обработки и переключаться между ними в рамках возможностей процессора.

DSP-обработка, матрица и канальная настройка

Входная обработка включает варианты 5 / 8 / 12 PEQ, AFC, AEC, ANS, AGC и Auto Mixer. Выходная часть поддерживает частотное разделение, 5 / 8 / 12 PEQ, задержку и лимитер. Такая структура разделяет обработку входных и выходных каналов и дает отдельные блоки для коррекции, микширования, задержки и ограничения уровня.

Входное усиление выбирается из фиксированных значений 0 / 10 / 20 / 30 / 40 / 43 дБ. Фантомное питание +48 В предусмотрено для соответствующих подключений. Частотная характеристика составляет 20 Гц - 20 кГц с отклонением ±0,2 дБ.

Технические параметры включают THD + N 0,003 % при 4 dBu, динамический диапазон 113 дБ и динамический диапазон Dante-канала 115 дБ. Уровень шума указан как -89 дБ, для Dante-канала - -91 дБ.

Максимальный выходной уровень достигает +24 dBu. Коэффициент подавления синфазного сигнала составляет 80 дБ при 60 Гц, изоляция канала - 108 дБ при 1 кГц. Входной импеданс равен 9,4 кОм, выходной - 102 Ом, задержка составляет менее 6 мс.

Dante, управление и системная интеграция

DSP-1616ND+ оснащен Dante-каналом Dante Ultimo. Для управления поддерживаются RS232 и UDP. Централизованное управление может охватывать несколько устройств, включая оборудование сторонних производителей через DUP RS232 и RS485.

Настраиваемое программное обеспечение делает конфигурацию гибкой для управления разными DSP. Поддерживаются копирование каналов, объединение и групповые функции, что относится к работе с каналами внутри системы.

Восемь GPIO могут независимо конфигурироваться как входы или выходы. При настройке на вход они могут использоваться как независимый АЦП. Для системы доступны два типа настенных панелей как дополнительные элементы, при этом они поддерживают программную настройку.

Питание работает в диапазоне 110-240 В AC, 50/60 Гц. Корпус имеет размеры 482 x 45 x 260 мм, вес устройства - 3 кг. DSP-1616ND+ объединяет 16 входов, 16 выходов, Dante Ultimo, матричное микширование, независимую обработку каналов, GPIO, RS232, UDP, RS485 и программную настройку в одном процессоре для инсталляционных аудиосистем.
