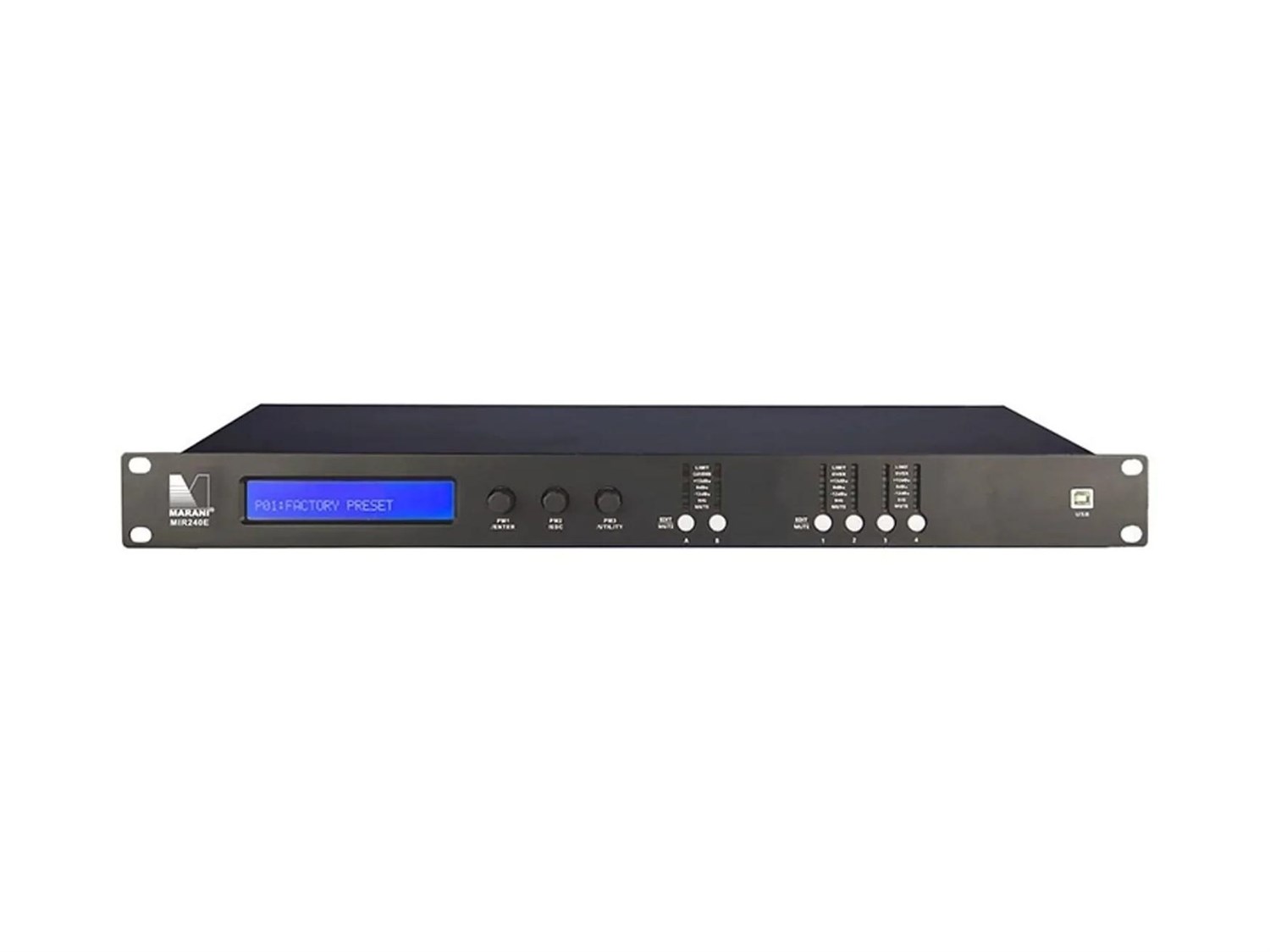

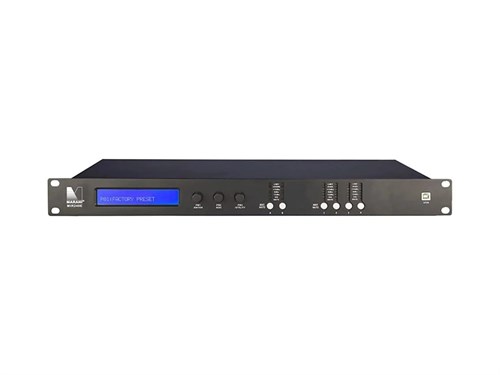

Marani MIR240E спикер-процессор

MARANI Pro Audio MIR-E - управляющий DSP-процессор с MIR-фильтром и матричной маршрутизацией

MARANI Pro Audio MIR-E - серия профессиональных управляющих процессоров с цифровой обработкой сигнала, полной матричной маршрутизацией и сетевым управлением. Устройства используют основные рабочие возможности серии MIR-A и дополняют их MIR-фильтром MARANI Impulse Response с линейной фазовой характеристикой. АЧХ сохраняется ровной в диапазоне 20 Гц - 20 кГц, уровень фонового шума составляет -91 dBu, максимальный входной уровень достигает +20 dBu.

MIR-фильтр предназначен для кроссоверной обработки и построен по форме традиционного IIR-фильтра Линквица-Райли с крутизной 24 или 48 дБ на октаву. При этом он не вносит фазовых искажений, поэтому фазо-частотная характеристика остается неизменной. Задержка, создаваемая MIR-фильтром, составляет около 50% от задержки FIR-фильтра.

Маршрутизация организована в виде полной матрицы. Любой входной канал можно направить на любой выходной канал. Несколько выходных каналов допускается объединить и отправить на определенный физический выход. Такая структура работает вместе со встроенными средствами обработки и не ограничивает маршрутизацию фиксированными связями между входами и выходами.

Динамическая обработка и MIR-кроссовер

Каждый входной и выходной канал оснащен RMS-компрессором. На входной стороне компрессоры используются для управления динамикой сигнала, на выходной - для управления его интенсивностью. Выходная секция предусматривает защиту акустической системы от перегрева с учетом данных о мощности громкоговорителей.

Линейно-фазовый MIR-фильтр входит в состав кроссоверной обработки процессоров MIR-E. Его характеристика соответствует классической форме фильтра Linkwitz-Riley LR24/48, однако фазовых искажений при такой обработке не возникает. В результате форма фазо-частотной характеристики сохраняется, а создаваемая задержка примерно вдвое меньше задержки FIR-фильтра.

Во входном канале предусмотрен динамический фильтр громкости. Его работа направлена на улучшение характеристик слухового восприятия аудиоматериала. Этот модуль дополняет RMS-компрессию и остальные средства цифровой обработки серии.

Рабочий частотный диапазон составляет 20 Гц - 20 кГц. Максимальный входной уровень равен +20 dBu, уровень фонового шума -91 dBu. DSP-платформа сочетает эти параметры с матричной коммутацией, MIR-фильтрацией и динамической обработкой входных и выходных каналов.

Сетевое подключение и групповое управление

Для подключения к локальной сети процессоры оснащены стандартным сетевым портом и поддерживают протокол TCP/IP. В составе интерфейсов присутствуют USB и RS485. Для управления устройством допускается использование беспроводного роутера.

Система групповых настроек позволяет одновременно управлять количеством до 32 процессоров. Для группы устройств предусмотрено унифицированное управление усилением, отключением звука и другими параметрами. Такой принцип управления рассчитан на работу с системами, включающими большое количество процессоров.

MARANI Pro Audio MIR-E объединяет цифровую матричную маршрутизацию, RMS-компрессоры на входных и выходных каналах, линейно-фазовый кроссоверный MIR-фильтр, динамический фильтр громкости и сетевые средства управления. Подключение по TCP/IP, USB и RS485 дополняется групповым управлением до 32 устройств и возможностью использования беспроводного роутера.
