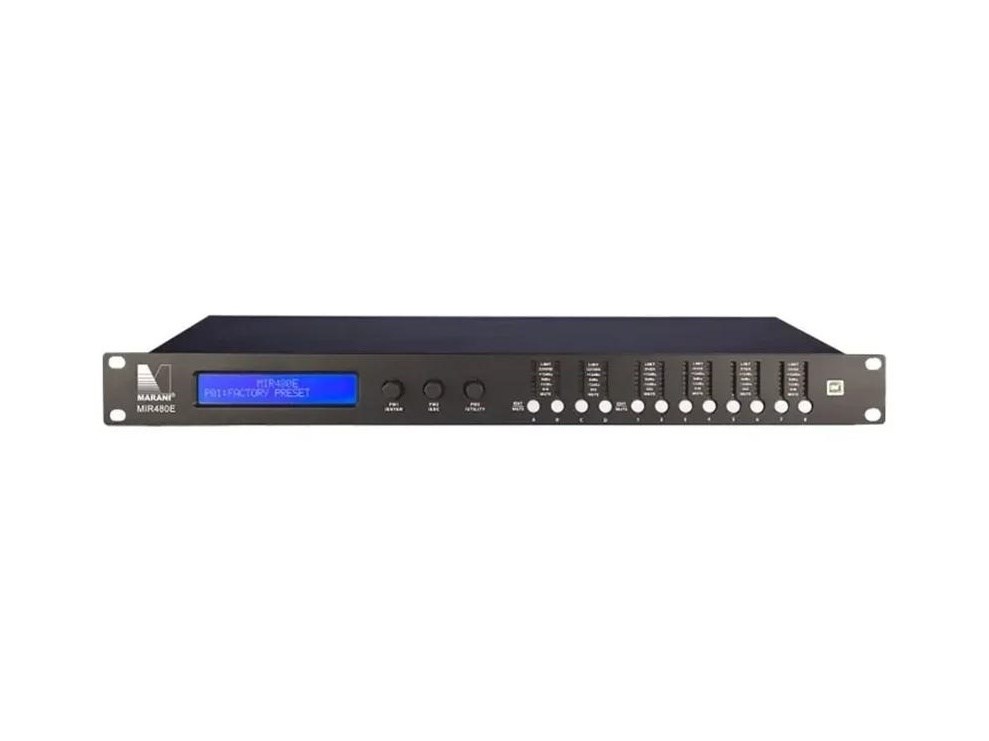

Marani MIR480E спикер-процессор

MARANI Pro Audio MIR-E - управляющий DSP-процессор 4 x 8 с MIR-фильтром и матричной маршрутизацией

MARANI Pro Audio MIR-E - профессиональный управляющий процессор с конфигурацией 4 входа x 8 выходов и цифровой обработкой DSP. Устройство сочетает полную матричную маршрутизацию, RMS-компрессоры на входных и выходных каналах, кроссоверную обработку с линейно-фазовым MIR-фильтром и средства сетевого управления. Рабочий частотный диапазон составляет 20 Гц - 20 кГц, динамический диапазон АЦП/ЦАП - 118 дБ.

Матричная архитектура позволяет направлять любой входной канал на любой выходной. Несколько выходных каналов можно объединять и назначать на конкретный физический выход. Такая организация маршрутизации работает в пределах четырех входных и восьми выходных каналов и дополняется встроенной DSP-обработкой.

Максимальный уровень входного сигнала достигает +20 dBu, максимальный выходной уровень составляет +18 dBu. Входной импеданс равен 20 кОм, выходной - 100 Ом. Отношение сигнал/шум составляет не менее 111 дБ с А-взвешиванием, а уровень шума - не более -91 dBu с А-взвешиванием. Коэффициент ослабления синфазного сигнала равен 60 дБ.

MIR-фильтр, RMS-компрессоры и обработка сигнала

В кроссоверной секции используется фирменный MIR-фильтр MARANI Impulse Response с линейной фазовой характеристикой. По форме он соответствует традиционному IIR-фильтру Linkwitz-Riley с крутизной 24 или 48 дБ на октаву, при этом не создает фазовых искажений. Фазо-частотная характеристика при его использовании остается неизменной.

Задержка, создаваемая MIR-фильтром, составляет около 50% от задержки FIR-фильтра. Эта обработка входит в набор функций серии MIR-E наряду с матричной маршрутизацией и динамической обработкой отдельных каналов.

Каждый входной и выходной канал оснащен RMS-компрессором. На входах он используется для управления динамикой сигнала, на выходах - для управления интенсивностью аудиосигнала. Выходная секция поддерживает защиту акустических систем от перегрева с учетом данных о мощности громкоговорителей.

Входной канал оснащен динамическим фильтром громкости. Коэффициент гармонических искажений составляет не более 0,003% при уровне +4 dBu и частоте 1 кГц. Перекрестные помехи не превышают -95 дБ.

Сетевые интерфейсы и групповое управление

Для сетевого подключения предусмотрен один стандартный сетевой порт с поддержкой TCP/IP. Процессор оснащен USB и двумя портами RS485. Управление может выполняться и с использованием беспроводного роутера.

Групповые функции позволяют одновременно управлять количеством до 32 процессоров. Для объединенной системы предусмотрено унифицированное управление усилением, отключением звука и другими параметрами.

MARANI Pro Audio MIR-E работает в диапазоне 20 Гц - 20 кГц и объединяет четырехканальную входную секцию, восемь выходных каналов, полную матрицу маршрутизации и DSP-обработку. MIR-фильтр, RMS-компрессоры, динамический фильтр громкости и сетевые интерфейсы входят в единую аппаратно-программную структуру процессора.
