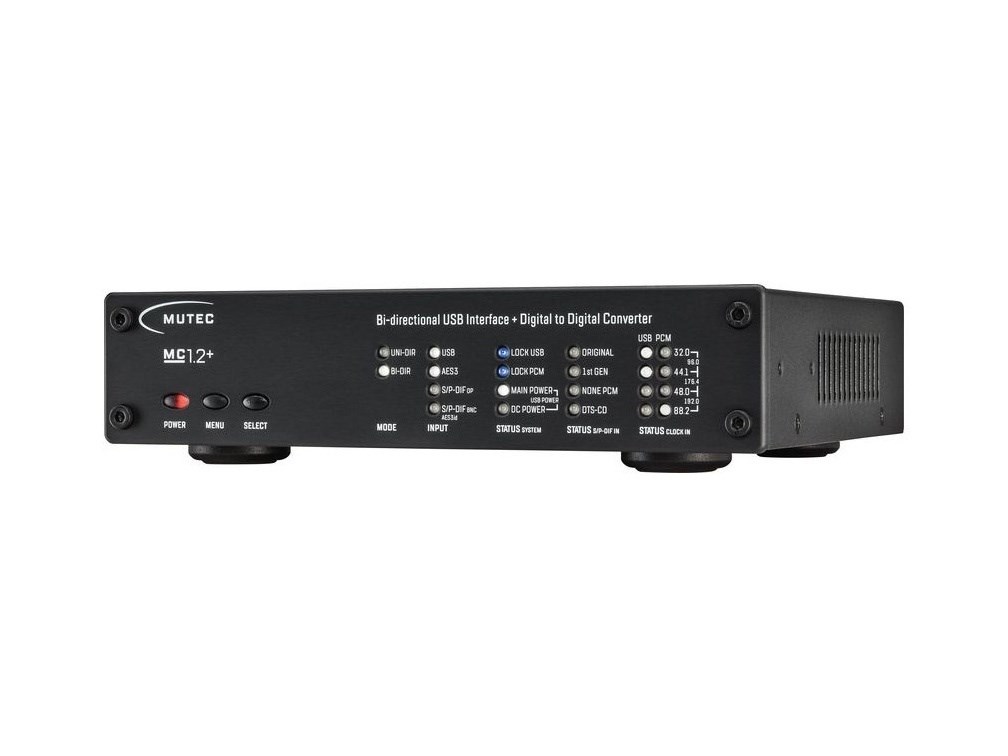

Mutec MC1.2+ Black конвертер

Mutec MC1.2+ - двунаправленный цифровой аудиоконвертер USB, AES/EBU, AES3id и S/P-DIF

Mutec MC1.2+ - двунаправленный цифро-цифровой преобразователь для работы с PCM-аудио через USB, AES/EBU, AES3id и S/P-DIF. Устройство преобразует цифровые сигналы между разными интерфейсами с частотой дискретизации до 192 кГц и способно выполнять конвертацию одновременно в обоих направлениях. При преобразовании сигнал может выводиться сразу во всех доступных выходных форматах, при этом исходный сигнал остается доступным.

В состав коммутации входят двунаправленный USB 2.0, AES3/11 на XLR, AES3id и S/P-DIF на BNC, а также оптический S/P-DIF Toslink. Для S/P-DIF по RCA предусмотрена работа через адаптер. Такая конфигурация позволяет объединять цифровое оборудование с разными типами соединений без изменения формата PCM-сигнала.

USB-интерфейс работает в асинхронном режиме и рассчитан на низкую задержку. В USB-тракте предусмотрены изоляция питания и регенерация сигнала. Внутри используются низкошумящие аудиокварцевые осцилляторы. Для USB и цифровых аудиовходов имеются отдельные индикаторы блокировки и отображение частоты входного тактового сигнала.

Преобразование цифровых форматов и контроль сигнала

MC1.2+ поддерживает PCM с частотами дискретизации до 192 кГц. Цифровой сигнал можно преобразовывать между USB, AES/EBU, AES3id и S/P-DIF, включая BNC и оптическое подключение Toslink. Устройство работает с сигналами AES3 и S/P-DIF при подключении оборудования Dolby с интерфейсами AES3id.

Конвертация может выполняться сразу на все выходные интерфейсы. Исходный цифровой сигнал при этом сохраняется доступным, поэтому работа преобразователя не ограничивается выбором единственного выходного формата. Для входов S/P-DIF предусмотрен анализ статус-бита SCMS.

Функции контроля сосредоточены на состоянии цифрового соединения и синхронизации. Индивидуальная индикация блокировки предусмотрена для USB и цифровых аудиовходов, а частота входного тактового сигнала отображается раздельно для этих групп. MC1.2+ может использоваться для обновления цифрового аудиосигнала в системах с длинными кабельными линиями.

USB Audio Class 2.0 в Windows поддерживает ASIO, MME, DirectSound, WASAPI и Kernel Streaming. Для PCM доступны 16- и 24-битные режимы на частотах от 44,1 до 192 кГц. Помимо Windows, устройство совместимо с macOS и Linux.

Интерфейсы, варианты питания и корпус

Цифровые входы представлены XLR AES3/11 с сопротивлением 110 Ом, BNC 75 Ом для S/P-DIF и AES3id и оптическим Toslink S/P-DIF. Выходная секция включает XLR AES3/11, отдельный BNC S/P-DIF 75 Ом, BNC AES3id 75 Ом и оптический Toslink S/P-DIF. USB 2.0 является двунаправленным.

Для питания предусмотрено несколько вариантов. MC1.2+ может получать питание от USB-шины, оснащен входом DC 9 В и внутренним универсальным импульсным блоком питания. Внутренний блок рассчитан на сеть 90-260 В с частотой 47-440 Гц, максимальная потребляемая мощность составляет 10 Вт. На панели отображается статус выбранного источника питания.

Корпус изготовлен из стального листа толщиной 1 мм и имеет черное порошковое покрытие. Передняя панель выполнена из анодированного алюминия и выпускается в серебристом или черном варианте. Размеры устройства без учета разъемов составляют 196 x 42 x 156 мм, масса - 1155 г.

Для установки в стандартную 19-дюймовую стойку предусмотрен опциональный монтажный комплект формата 1U. Mutec MC1.2+ разработан и произведен в Германии.
