Sennheiser EW-D ME4 Set (Q1-6) радиосистема
-
Производитель:
-
Артикул:11079
EW-D с петличным микрофоном ME 4 - цифровая беспроводная система для речи
EW-D - цифровая беспроводная система для ораторов и докладчиков, в состав которой входят приемник EW-D EM, нательный передатчик EW-D SK и кардиоидный петличный микрофон ME 4. Управление и настройка поддерживаются через мобильное приложение EW-D Smart Assist. Система использует цифровую беспроводную связь и УВЧ-передачу, а автоматическая настройка предназначена для быстрого создания соединения между устройствами.
Для работы доступен выбор до 2240 частот. Полоса пропускания 56 МГц позволяет использовать до 90 каналов. Динамический диапазон передатчика составляет 134 дБ. Общий диапазон воспроизводимых частот системы указан как 20 Гц - 20 кГц при уровне -3 дБ.
Нательный передатчик EW-D SK выполнен в металлическом корпусе. В комплект входит петличный микрофон ME 4 с кардиоидной диаграммой направленности. Он рассчитан на передачу речи и оснащен кабелем длиной 1,6 м с разъемом 3,5 мм jack.
Беспроводное соединение, управление и питание
Цифровая беспроводная связь предназначена для работы без шума, помех и статических разрядов. Передача осуществляется в УВЧ-диапазоне. Мобильное приложение EW-D Smart Assist используется для настройки и управления системой без работы со сложным меню непосредственно на оборудовании.
Автоматическая настройка сокращает количество действий при создании беспроводного соединения. Система предоставляет до 2240 выбираемых частот, а полоса пропускания 56 МГц рассчитана на работу до 90 каналов.
Для передатчика заявлен динамический диапазон 134 дБ. Коэффициент нелинейных искажений указан на уровне ≤ -60 дБ при 1 кГц и входном уровне -3 dBfs. Рабочая температура системы находится в пределах от -10 до +55 °C, допустимая относительная влажность - 5-95%.
EW-D SK работает от двух батареек AA 1,5 В или перезаряжаемого аккумулятора BA 70. При использовании литий-ионной аккумуляторной батареи время работы достигает 12 часов, с батарейками AA - до 8 часов. Потребляемый ток передатчика составляет менее 300 мА, диапазон входного напряжения - 2,0-4,35 В.
Мощность передачи Audio link для EW-D SK составляет 10 мВт. Для диапазона Y1-3 указано 12 мВт ERP, для BLE - максимум 10 мВт EIRP.

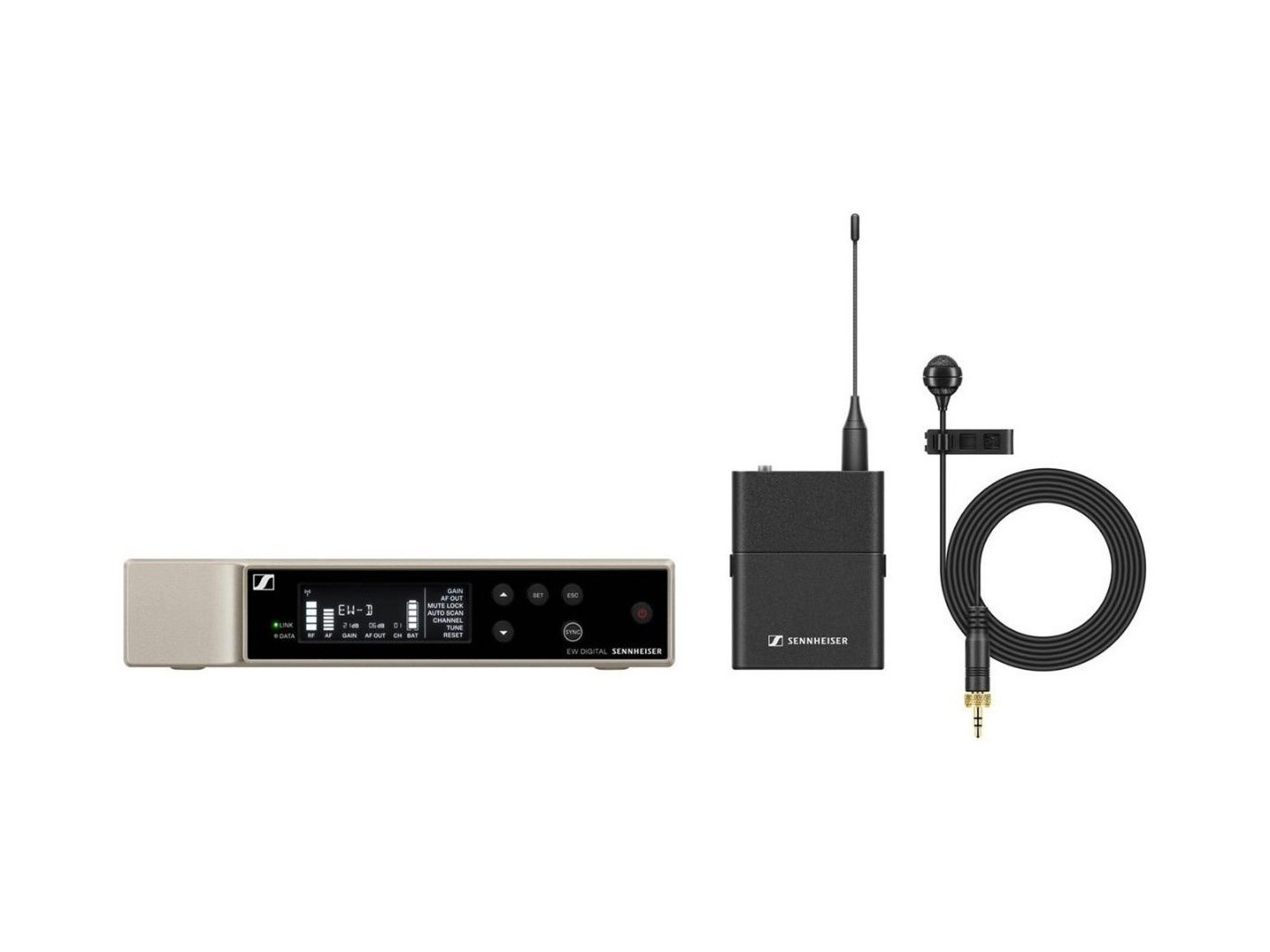

Приемник EW-D EM, передатчик EW-D SK и микрофон ME 4
Приемник EW-D EM имеет размеры 212 x 44 x 189 мм и весит 1000 г без антенн и источника питания. Максимальный уровень звукового выхода составляет 18 дБу. Для BLE указана максимальная мощность передачи 10 мВт EIRP. Приемник работает при входном напряжении 11-13 В постоянного тока и потребляет не более 300 мА.
Нательный передатчик EW-D SK имеет размеры 63 x 80 x 20 мм без антенны и массу 120 г. В качестве источника питания используются две батарейки AA или аккумулятор BA 70.
Петличный ME 4 представляет собой пре-поляризованный конденсаторный микрофон с кардиоидной диаграммой направленности. Его частотный диапазон составляет 50 Гц - 18 кГц, максимальный уровень звукового давления - 120 дБ, чувствительность в свободном поле на частоте 1 кГц - 40 мВ/Па. Эквивалентный уровень шума равен 31 дБ. Микрофон работает от питания 7,5 В.
В комплект входят приемник EW-D EM, нательный передатчик EW-D SK, петличный микрофон ME 4, две стержневые антенны, блок питания с переходниками для разных стандартов, набор для монтажа в стойку, четыре резиновые ножки, краткая инструкция, инструкция по безопасности и лист с заявлением изготовителя.
-
Вес, кг2,8
-
Время автономной работы, ч8
-
Высота, мм44
-
Глубина, мм189
-
Динамический диапазон передатчик134 дБ
-
Количество выбираемых частотдо 2240
-
Количество каналовдо 90
-
Максимальная частота, Гц20000
-
Максимальная частота, МГц526
-
Минимальная частота, Гц20
-
Минимальная частота, МГц470,2
-
Рабочие диапазоны частот1785,2-1799,8 МГц; 925,2-937,3 МГц; 630-662 МГц; 470,2-526 МГц; 823,2-831,8 МГц и 863,2-864,8 МГц; 662-693,8 МГц; 606,2-662 МГц; 552-607,8 МГц; 520-576 МГц
-
Радиус действия, м100
-
Типпетличная
-
Ширина, мм212
