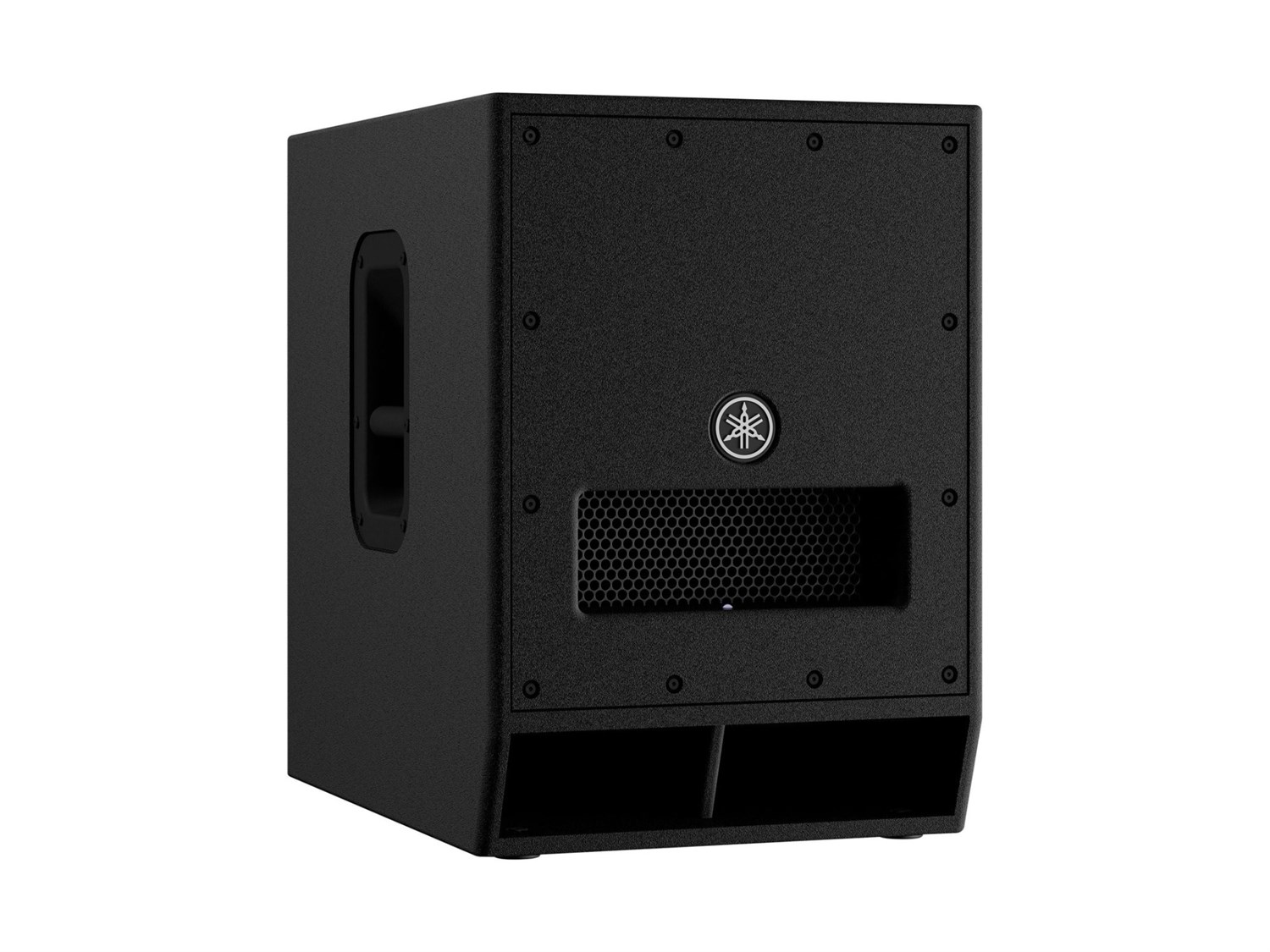

Yamaha DXS12 MKII: активный сабвуфер с 12-дюймовым НЧ-динамиком и DSP

Yamaha DXS12 MKII - активный сабвуфер серии DXS с высокоэффективным корпусом Band-Pass, 12-дюймовым НЧ-динамиком и встроенными импульсными усилителями D-класса. Модель рассчитана на работу в низкочастотном диапазоне 47 Гц - 160 Гц и развивает максимальное звуковое давление 131 дБ SPL. Продолжительная мощность составляет 600 Вт.

В основе сабвуфера установлен НЧ-динамик 12" с ферритовым магнитом и 2,5-дюймовой катушкой. Для серии DXS используются специально разработанные низкочастотные динамики с катушкой 2,5", за счет которых достигается высокий уровень звукового давления. Корпус Band-Pass работает вместе с динамиком и усилительным модулем, формируя низкочастотную часть акустической системы.

Yamaha DXS12 MKII выполнен как полностью активный сабвуфер. Усиление, DSP-обработка, фильтры, защита и коммутация размещены внутри корпуса, поэтому для работы не требуется отдельный внешний усилитель мощности. Входы XLR L/R оснащены регулятором уровня, а сквозные выходы XLR L/R позволяют передавать сигнал дальше по системе.

Корпус изготовлен из фанеры. Для установки переходной штанги сабвуфер-сателлит предусмотрен встроенный стакан диаметром 35 мм. Размеры модели составляют 397 x 563 x 594 мм, вес - 33 кг. Охлаждение реализовано вентиляторным способом.

НЧ-динамик, усиление и корпус Band-Pass

Сабвуфер использует 12-дюймовый низкочастотный динамик с ферритовым магнитом. Катушка диаметром 2,5" относится к ключевым элементам динамика серии DXS и связана с возможностью работы на высоком уровне звукового давления. Для DXS12 MKII максимальное значение SPL указано как 131 дБ.

Продолжительная мощность составляет 600 Вт. Усилительная часть построена на встроенных импульсных усилителях D-класса. Такой формат означает, что сабвуфер уже содержит собственный усилительный блок и работает как активный компонент акустической системы.

Корпус Band-Pass выбран для низкочастотной секции. Он работает в связке с 12-дюймовым динамиком и внутренним усилением. Частотный диапазон при отклонении +/- 10 дБ составляет 47 Гц - 160 Гц, что определяет рабочую область сабвуфера в системе.

Фанерный корпус дополняет силовую и акустическую конструкцию модели. Встроенный стакан 35 мм позволяет использовать переходную штангу для размещения сателлитной акустики над сабвуфером. Такая компоновка предусмотрена самой конструкцией корпуса.

DSP, фильтры и подключение

Сигнал обрабатывается DSP с 48-битной точностью. Процессор реализует частотную коррекцию звучания акустической системы, фильтр HPF с вариантами 80, 100 или 120 Гц, алгоритм низкочастотной коррекции D-XSUB и задержку для согласования фазы НЧ-сигнала.

Алгоритм D-XSUB указан как отключаемый. Фильтр HPF позволяет выбрать одну из трех частот - 80, 100 или 120 Гц. Задержка используется для согласования фазы низкочастотного сигнала, а частотная коррекция относится к работе DSP внутри сабвуфера.

DSP контролирует защиты блока питания, усилителя и динамика. Защита отслеживает постоянный ток, максимальный выходной ток, общую выходную мощность, выходное напряжение и температуру. Эти элементы входят в систему контроля внутренних узлов сабвуфера.

На передней панели расположен светодиодный индикатор статуса. При необходимости его можно отключить. Для подключения используются входы XLR L/R с регулятором уровня и сквозные выходы XLR L/R. Yamaha DXS12 MKII объединяет активную конструкцию, 600 Вт продолжительной мощности, 12-дюймовый НЧ-динамик, корпус Band-Pass, DSP-обработку, встроенные усилители D-класса, XLR-коммутацию и фанерный корпус в низкочастотном модуле серии DXS.
